El mundo del audio digital cada vez nos facilita más la manera de interconectar todos nuestros equipos y nos permite tener mayor calidad en cualquier aplicación.

Los ingenieros de broadcast ya tienen bastante experiencia en el manejo de señales digitales y han experimentado múltiples beneficios, pero se han enfrentado con algunos problemas que corresponden a la diversidad de opciones y falta de compatibilidad de nuevas tecnologías por parte de los fabricantes.

En el envío de señales por STL la señal digital típica es AES/EBU a 32, 44.1 o 48KHz es decir, audio digital sin compresión con gran muestreo y en el modelo más básico de una radio digital los transmisores están preparados para recibir AES3 de 32 a 96KHz, pero ¿qué pasa en la captura del audio? El origen de las señales es análogo y antes de llegar al enlace sufre varias conversiones de analógico a digital (AD) y digital analógico (DA) perdiendo calidad en cada conversión, el ideal sería tener un único convertidor AD a la entrada y que durante todo el flujo de la señal hasta el transmisor se mantuviera digital.

Algunas marcas han creado sus propios protocolos de audio digital y ofrecen soluciones integrales pero con costos elevados y cuando se trata de conectar el audio de otras fuentes, la integración es limitada, es aquí donde Yamaha se vuelve una opción completamente flexible y trata de tener la mayor cantidad de interfaces disponibles en el mercado para compartir audio digital, ofreciendo desde ya hace algún tiempo las interfaces de audio para sus consolas digitales en los formatos ADAT, AES/EBU y TDIF. Actualmente Yamaha ofrece compartir audio digital por Ethernet sobre cable CAT5 ó CAT5e dentro de una intranet por medio de los protocolos con mejor tecnología, mayor crecimiento y aceptación en las más importantes marcas de audio actual. EtherSound, MADI, CobraNet y Dante son protocolos listos para usarse en cualquier mezcladora digital de Yamaha, incluso es tan flexible que en algunos lugares usan los equipos Yamaha para convertir de un formato a otro instalando múltiples interfaces digitales.

Por ahora nos concentraremos en hablar de solo dos tecnologías EtherSound y Dante.

EtherSound consiste en la transmisión de audio multicanal sobre dispositivos y cables Ethernet standard 100MB/1000MB donde cada dispositivo tiene 2 puertos IN y OUT y pueden interconectarse para hacer una cadena de dispositivos que compartirán canales de audio con cualquier persona que tenga un dispositivo EtherSound dado de alta en la misma red dedicada exclusivamente para los servicios de Audio Networking. Este protocolo puede soportar hasta una conexión en topología de anillo y presenta un máximo de latencia de 22µs, a través de un switch de dato, con este protocolo se podría enviar hasta 64 canales de audio en una dirección entre dos dispositivos a100 metros de longitud máxima.

Dante es un protocolo de transmisión de audio digital por medio de un cable CAT5e (hasta 512 canales de audio se pueden transmitir) usa transmisión de 1Gb /s teniendo una latencia mínima de 1 ms que puede ser asignada para redes, estas tecnología es Plug and Play y puede usarse a 100 metros máximos.

Con una sola interface se pueden hacer grabaciones simultáneas de hasta 64 canales utilizando un switch de datos y es completamente compatible con ProTools 9.0 sin la necesidad de una interface externa.

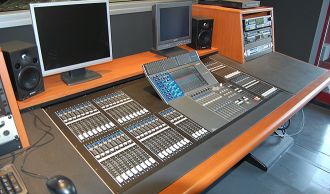

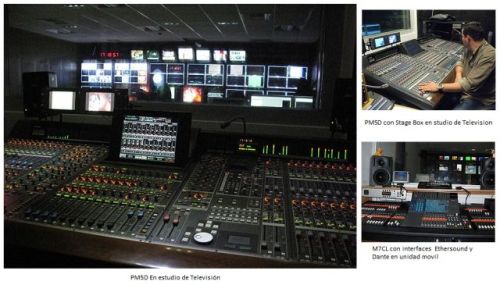

Una aplicación típica de ambas tecnologías sería para cubrir el audio en los estudios de radio o televisión de un programa en vivo, en donde se estén utilizando varios micrófonos y/o instrumentos que se necesiten ajustar, mezclar, transmitir y grabar. La solución sería poner una unidad SB-168ES en el estudio y todos los micrófonos conectados a ésta (que permite conectar hasta 16 envíos por 8 regresos y por medio de un solo cable CAT5) y enviarlas a una DME64N que hace las funciones de router, selector de fuente y matriz de audio, usando su respectiva MY16-ES64 para poder reenviar de manera simultánea y multitrack a varios equipos de la red, uno de ellos podría ser una mezcladora digital 02R96 VCM con una tarjeta MY16-ES64 para recibir los micrófonos y hacer una mezcla al aire y a su vez mandar el audio para grabar en multitrack prefader a ProTools 9.0 usando una interface Dante.

Pensemos en otra aplicación, un evento que tendremos que cubrir en un lugar fuera del estudio, donde la unidad móvil se ubicará alrededor de 50m o más, entonces podríamos utilizar la Stage Box SB168-ES con una interfaz de audio MY16-ES64 en el escenario y una mezcladora LS9-32 en la unidad móvil con su MY16-ES64 que reciba las señales para la mezcla main que se enviará por control remoto; podríamos incorporar una interfaz Dante y hacer una grabación multitrack de respaldo para postproducción, solo habría que agregar una computadora con ProTools 9.0.

Por Ing. Carlos Reyes
