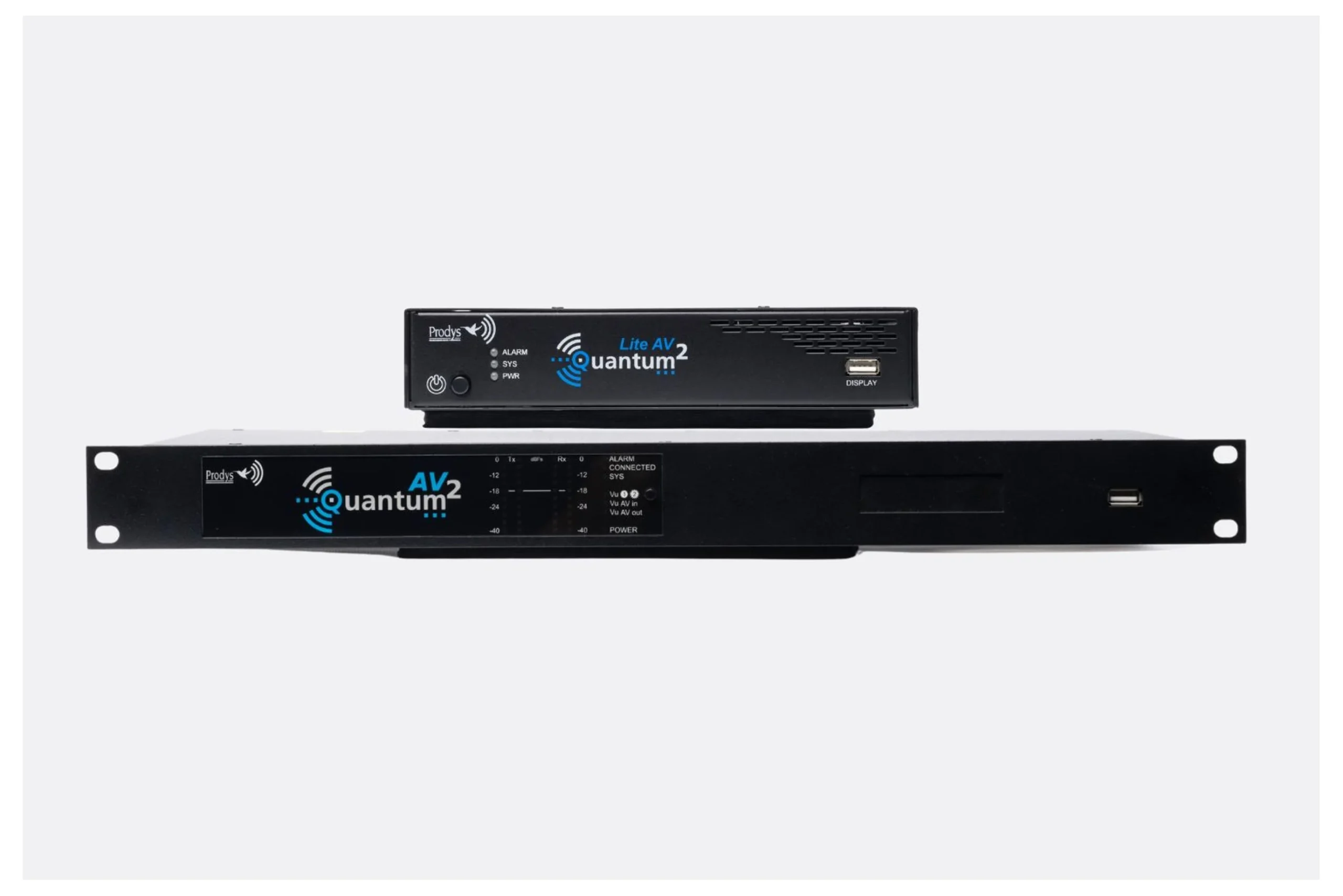

Prodys Quantum 2 AV Codificador de audio y video para rack soporta hasta 1080p AVC y HEVC, codificación simultanea BRAVE y SRT

El Quantum2 AV es un innovador concepto de equipo diseñado para simplificar las aplicaciones que necesitan transmitir audio y video, proporcionando en un dispositivo único y compacto, lo que normalmente requeriría varios equipos.

Quantum2 AV está disponible en dos formatos: 1U de rack de 19” ancho completo con audio analógico, completo con audio analógico, digital o AoIP (Dante o Ravenna/AES67) o en formato mitad de rack con sólo audio AoIP (Dante o Ravenna/AES67).

Características principales:

• Compatibilidad: soporta múltiples protocolos de streaming y algoritmos de compresión.
• Latencia: “Ultra Low Latency”
• Fiabilidad: Tecnología BRAVE de Prodys, utilizando múltiples interfaces simultáneamente, incluidas LTE y 5G.
• Movilidad: Quantum2 AV puede instalarse en una OB Van y ofrecer comunicaciones fiables desde cualquier lugar gracias al módulo externo HG2, con hasta 8 enlaces IP vía LTE o 5G. El protocolo BRAVE de Prodys garantiza la estabilidad de la conexión.
• Soluciones Remi: Herramientas muy potentes para adaptarse de forma rápida y sencilla a diferentes escenarios sin necesidad de añadir hardware extra.
  • Tunel Ethernet: Túnel Ethernet cifrado a nivel de Capa 2 para extender de forma transparente la LAN del estudio hasta el equipo remoto. Esto permite controlar remotamente cámaras IP, Intercoms o cualquier dispositivo Ethernet como si estuvieran en la misma LAN. Al operar en Capa 2, transporta de forma transparente tráfico unicast, broadcast y multicast, creando una única red local virtual entre ambas sedes.
  • Web Commentator: Solución software para comentaristas remotos vía navegador web HTML5. Sin instalaciones, solo con el enlace generado por el Quantum2 AV. Permite la conexión de hasta dos comentaristas, cada uno con una señal de vídeo independiente, y retornos de programa y canales de intercom dedicados para la coordinación con el control de realización.
  • Web Call: Herramienta para incorporar comunicaciones de audio temporales vía navegador HTML5. Permite que locutores, colaboradores o invitados intervengan en directo desde cualquier ubicación con solo un enlace, integrándose como una fuente más en el estudio.
  • Internet Sharing: Convierte el Quantum en punto de acceso WiFi/LAN para dar internet a cámaras, laptops y móviles en la remota utilizando múltiples enlaces IP.
    *Estas funcionalidades requieren licencia de software específica. Consulte con su distribuidor Prodys.
• Versatilidad: Audio analógico, digital y AoIP Dante o Ravenna/AES . Vídeo SDI & HDMI.
• Streaming forwarding & cloud: Función de “uplink” integrada para distribución directa a la nube mediante Streaming Forwarding. Reenvía la señal de vídeo recibida junto con los comentarios locales sincronizados en formatos compatibles con las principales plataformas y servicios de streaming.

Casos de uso:

• Producción remota

Facilita la transmisión de audio y vídeo desde ubicaciones remotas a un estudio central.

• Comentario in situ:

Permite a los comentaristas enviar su audio y vídeo desde el lugar del evento en directo al estudio.

• Operaciones de estudio/MCR:

Se integra en entornos de estudio o salas de control (MCR) para una distribución de audio y vídeo de alta calidad.

• Operaciones de unidad móvil:

Ofrece una solución compacta y completa para la producción de vídeo y audio en unidades móviles.

AUDIO

• Dos entradas/salidas de audio estéreo con conectores XLR.
• Entradas y salidas analógicas y digitales (AES/EBU).
• Permite Mpeg1/2 LayerII, AAC, apt-X, G711/G722, OPUS, SRT Audio y PCM.

VIDEO

• Entradas y salidas SDI y HDMI.
• Codificación y decodificación AVC (H.264) y HEVC (H.265).
• Codificación y descodificación simultáneas utilizando BRAVE y SRT.
• Función Stream Forwarding.

COMUNICACIONES

• Hereda la tecnología IP de primer nivel de la familia de códecs de audio/vídeo Prodys:
  – Búfer de jitter automático. Este búfer ajustable evita las pérdidas de audio en la conexión IP.
  – Ajuste automático de la sincronización con la velocidad del transmisor, para proporcionar un retardo constante en las comunicaciones IP.
  – El protocolo de transmisión NAT Traversal de Prodys permite el paso del firewall del router sin necesidad de configuración.
  – Prodys Real time Network Analyzer para supervisar los parámetros críticos de la red en tiempo real durante la conexión.
  – FEC (Forward Error Correction). Hay disponibles hasta 24 esquemas diferentes, para adaptarse al retardo deseado y al ancho de banda disponible.
  – Se dispone de mecanismos de ocultación de errores en los modos de audio Mpeg para reducir el impacto de las pérdidas de paquetes.
• 2 x interfaces Ethernet: Ya sea para separar la transmisión y el control o para bonding/diversity con 2 enlaces IP.
• Compatibilidad IP: Los protocolos SIP/SDP/RTP/STUN son compatibles según el estándar definido por el proyecto N/ACIP dentro del grupo EBU.

OPERACIÓN

• • Interfaz fácil de usar a través del panel táctil, servidor web incorporado o aplicación ProdysControlPlus.
  • Control de acceso de usuarios para definir diferentes restricciones de acceso por usuario.
  • Preajustes de configuración para definir diferentes configuraciones para todos o algunos parámetros específicos.
  • Alarmas: Gestión de alarmas en tiempo real.
  • Puerto serie para transmitir/recibir datos auxiliares junto con el audio.
  • Actualización local o remota (TCP/IP) de una o varias unidades simultáneamente con la misma utilidad. Se pueden descargar actualizaciones de software de fábrica.
  • Licencia WEBCOMMENTATOR para proporcionar puestos de comentarista remotos desde navegadores de Internet en ordenadores portátiles y teléfonos inteligentes.

• Licencia WEBCALL para proporcionar enlaces de audio ad hoc desde navegadores de Internet en computadoras portátiles y teléfonos inteligentes.
• Licencia WEBMONITOR para monitorización de audio remoto
• Túnel Ethernet para conectar dos redes locales remotas.

2 x entradas/salidas AES/EBU estéreo

• Dos salidas/entradas con conectores XLR.
• AES/EBU: EIAJ CP-340 type I/IEC-958 Pro
• Conversor: 1:3 a 3:1.

2 x entradas/salidas analógicas estereo

• Dos salidas/entradas con conectores XLR.
• Máximo nivel: +22 dBu.
• Impedancia de entrada: 20 Kohm.
• Impedancia de salida: 50 ohm.

Compresión de audio

• PCM (16,20 & 24 bits)
• G722, G711 Leyes A/μ
• MPEG 1,2 Layer II
• OPUS
• apt-X™ Enhanced y Standard
• MPEG AAC LC, LD, ELD & HE
• SRT Audio (opcional).

Entrada/salida de video

• 1 entrada SDI según SMPTE 292M (HD-SDI) y 424M (3G-SDI) y 1 entrada HDMI.
• 1 salida SDI y 1 salida HDMI ambas simultáneas
• Codificación y decodificación AVC (H.264) y HEVC (H.265).
• Protocolos de streaming: SRT, BRAVE, RTMP/RTMPS o MPEG-TS

LAN

• 2 puertos Ethernet para bonding, diversity o separación de control y stream.
• Conectores RJ45 Ethernet 10/100/1000BaseTx.
• TCP/UDP/IP, Multicast & Unicast.
• DHCP, SNMP, DNS, SNTP, SMTP, HTTP, IGMP, ICMP, VLAN (opcional).
• SIP/SDP/RTP/STUN incluyendo los estándares Tech 3326 & 3368 EBU N/ACIP.
• FEC según RFC 2733.
• Enmascaramiento de errores
• Protocolo de transmisión transversal NAT de Prodys.

Puerto RS232

• 1x serial port (RJ45 connector)
• Tx y Rx de datos auxiliares junto con el audio.

Alimentación

• 90 – 250VDC [@ 47-65Hz]. Consumo menor de 50W (media ~20W)

Dimensiones y peso

• Q2 AV: H x W x D: 1U x 19” x 180 mm; Weight 2.4 kg
• Q2 AV HR: H x W x D: 1U x half rack x 212mm; Weight 1 kg

Los términos HDMI, HDMI High-Definition Multimedia Interface, imagen comercial de HDMI y los logotipos de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc.
