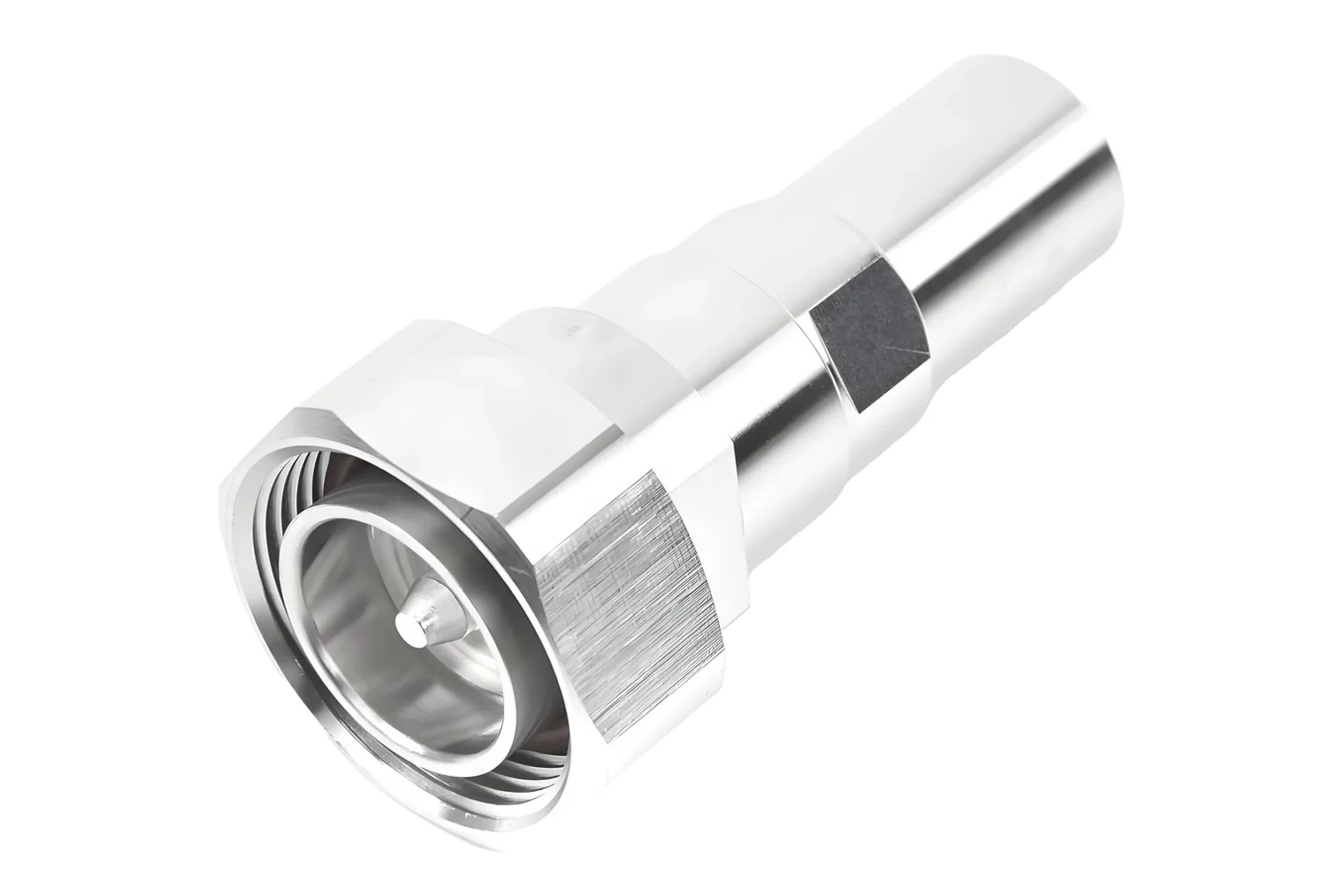

COMMSCOPE L4TDM-PSA Conector DIN 7-16 Macho para LDF4-50A, LP-450A línea de media

COMMSCOPE L4TDM-PSA Conector DIN 7-16 Macho para LDF4-50A, LP-450A línea de media

Marca: COMMSCOPE

Compartir:

Conector DIN 7-16 macho para LDF4-50A
Impedancia de 50 ohmios para estabilidad óptima
Frecuencia de operación hasta 8800 MHz
Potencia promedio: 1.1 kW a 900 MHz
Pérdida de inserción: típicas 0.05 dB
Efectividad de blindaje: -110 dB

Características Principales

Conector DIN 7-16 macho para LDF4-50A
Impedancia de 50 ohmios para estabilidad óptima
Frecuencia de operación hasta 8800 MHz
Potencia promedio: 1.1 kW a 900 MHz
Pérdida de inserción: típicas 0.05 dB

Especificaciones Eléctricas

Impedancia: 50 Ω
Frecuencia de operación: 0 – 8800 MHz
Potencia promedio: 1.1 kW @ 900 MHz
Pico de potencia: 40.00 kW
Pérdida de inserción: 0.05 dB
Efectividad de blindaje: -110 dB
3er Orden IMD: -120 dBm @ 910 MHz
Voltaje RF Máximo: 1415.00 Vrms
Voltaje de prueba DC: 4000 V
Resistencia contacto exterior: ≤1.50 mΩ
Resistencia contacto interior: ≤0.80 mΩ
Resistencia de aislamiento: ≥5000 MΩ

Especificaciones Mecánicas

Tipo de conexión: Recto
Marca: HELIAX® | Positive Stop™
Diámetro: 34.60 mm (1.36 in)
Longitud: 68.67 mm (2.70 in)
Peso: 120.09 g (0.26 lb)
Material contacto exterior: Recubrimiento Trimetal
Material contacto interior: Plata
Durabilidad conexión: 25 ciclos
Durabilidad interfaz: 500 ciclos
Fuerza de retención: 890 N | 200 lbf
Par de retención: 5.42 N·m | 48.00 in lb
Fuerza de inserción: 200.17 N | 45.00 lbf

Especificaciones Ambientales

Rango de temperatura: -55 °C a +85 °C
Almacenamiento: -55 °C a +85 °C
Profundidad de inmersión: 1 m
Protección IP: IP68 (Inmersión) y IP66 (Chorro de agua)
Prueba de vibración: IEC 60068-2-6
Prueba de choque térmico: MIL-STD-202F, Method 107G
Prueba de corrosión: MIL-STD-1344A, Method 1001.1

Cumplimiento Normativo

RoHS: 2011/65/EU Compliant by Exemption
China RoHS: SJ/T 11364-2006 Above MCV
ISO 9001:2008: Sistema de gestión de calidad

Return Loss/VSWR

45–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
2200–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
4010–6000 MHz: VSWR 1.11 | Return Loss 26.00 dB
6010–8000 MHz: VSWR 1.15 | Return Loss 23.00 dB

Para cables coaxiales LP-450A, LDF4-50A

Herramientas recomendadas:

MCPT-L4 — Herramienta manual para preparar cable Heliax.
CP-T12U — Herramienta automatizada para taladro.
